取样电路的取样电阻算法

取样电路，也称为“电压取样电路”，是指用于获取工作间隙电压信号的电路。

简单地说，将部分信号从输出端子反馈回主电路进行比较。如果主信号太强，则输出必须太强，以便反馈的一部分相互抵消。如果太弱，则会叠加，产生标准稳定性的恒压源是取样电路。

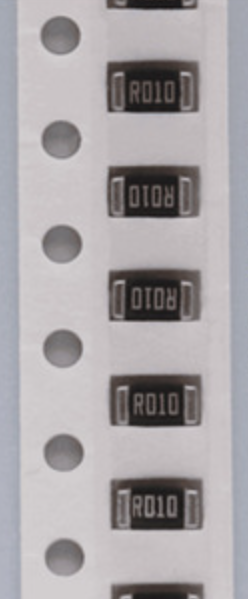

为了减少对电路的影响，通常在电路中串联一个小电阻和大功率（相对而言）电阻器作为取样电阻器。取样电压（U）=取样电阻（R）*流过取样电阻（I）的电流。由于取样电阻的值很小，取样电阻两端产生的分压（取样电压）也很小，只有毫伏级，所以用单片机或分离元件进行取样并不容易。取样电压用比较放大电路放大一定倍数（n倍），经单片机读取后，将取样电压值除以n。这样，即使电阻上有微弱的电流变化，单片机也能准确地读取。
