大电流采样电阻功率大阻值小

电流采样电阻是什么？

首先，了解如何使用电流采样电阻。电流采样电阻一般串联在电路中，但电压采样并联。采样电阻包括插件和贴片。由于采样电阻应真实反映电流或电压波动，因此要求精度高，最好不受温度影响。如果电流采样，电阻值大，分压大。

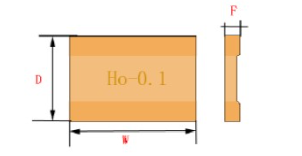

就贴片电阻而言，一般的贴片电阻功率可以根据包装来知道。例如，我们常见的0805包装功率一般为1/8W，1206是1/4W，1210是1/3W等等。如果功率很大，贴片电阻也会很大，比如45273包装，规格是11.6*6.85mm，达到这种电阻一般是大功率电阻，适用于电流检测，精度高，材料一般由合金组成，功率从1W到5W但是它的阻值很小，都是mΩ等级，一般是1Ω甚至有的达到1左右mΩ，可以想象精度有多高，有1％、0.1％、0.01%等，要不然误差很大

用途

因为这种电阻属于大中功率电阻，精度高，电阻值小，抗冲击性大，温度漂移很低，受温度影响很小。因此，主要用于各种电源产品、电力设备、充电桩、反馈电路、测量仪器等场合。众所周知，电流检测通常是用电阻检测的，电阻值很小。与电压检测所需的电阻值不同，采样电阻通常串联在电路中检测电流，如下图所示：

这是芯片的主要开关电源UC3844是核心组成部分，UC3844是一种高性能固定频率电流模式控制器R1.采样电阻，一般电阻很小，可以是插件或贴片，有电流反馈电路:引脚3。R1与GND参考端，第成参考端RC滤波器引脚，防止限流电阻R1上产生的噪音UC3844发生误保护操作。
