大电流采样电阻的选择

如何根据电流的大小来选择取样电阻

面对琳琅满目的取样电阻，由于价格的差异和对取样电阻种类不够熟悉,
让我们常常在性能和成本之间难以抉择。

     所以我们得先了解取样电阻的特性，和参考价，以避免带来不必要的成本浪费，
现在就让我们来一直谈论一下各种性能的价格比较吧,
按照价格的分类的话,我们可以分为三类(这里主要谈论贴片):

第一类,CS系列,也叫电流检测电阻,如图1.

这类是最常用和使用范围最多的,用量也是最大的,
一般用在电流较小,在恒流在3A以下使用.
工作温度变化不大才能使用。
优点:尺寸齐全,价格低.
缺点:功率小,温漂大, 容易被大电流击坏。

价格参考：CS2512 1% TCR800 10mR  0.35/PCS
CS系列也可以分为3小种,
    CS1,价格最低,无温漂要求,
    CS2,价格一般,温漂在800-15000PPM,
    CS3,价格稍贵,温漂300-600PPM,
正常工作温度: -55°C ~70°C

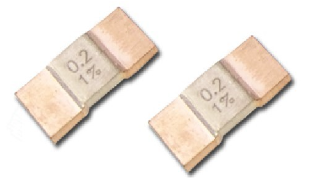

      第二类,LR系列.即是合金电阻.如图2.

     在控制器,电池保护板，电源端保护,车身电子控制系统等,
 建议电流在3A-60A使用.
 正常工作温度:-65°C~ 100°C

优点: 1,功率较大,可达4W
        2 ,能承受较大电流的瞬间冲击,
        3,阻值低,阻值从0.5mR-100mR
        4,温漂小,15PPM-50PPM
        5,可以承受瞬间的电流冲击.
缺点:价格比CS高. 阻值范围小。

  参考价格：如LR2512  1%  3W  TCR50  1mR   1.2/PCS


        第三类.ISA-PLAN系列,如图3.

    在电池和电源管理系统以及汽车电子用得比较多,
建议在恒流20A-180A的情况下选用.
正常工作温度:-40°C~ 120°C
优点:1,温漂低,10PPM,
       2,功率大.最大20W
       3,热电动势小,
       4,有良好的长期稳定性,
       5,低电感,可以小于1nh.
以上的特性,合金电阻不能随便取代的.
缺点:价格高. 这个是世界上最好电流检测电阻厂家--德国的ISA--PLAN,

 参考价格:  BVE-1.0% 7W  TCR50  0.2mR    8/pcs



       第四类. 特殊电阻,如图4

    此类电阻也具备三类的特性,
由于价格贵,不到万不得已才使用到.
正常工作温度:-40°C~ 120°C
建议在50A-500A的恒流下使用,
阻值在在1R以上的可选用
优点:1,功率大,可达250W,
      2,精度高,最高可达,0.05%,
      3,温漂小,可做1PPM
      4,阻值范围大,从0.1mΩ~100Ω.
      5,最高可以持续通过电流为 10,000A
缺点:价格高,周期长.
