（1） 将有用信号与噪声分离，以提高信号的抗干扰性和信噪比；（2） 滤除不感兴趣的频率分量，提高分析精度；（3） 将单个频率分量与复频率分量分离。

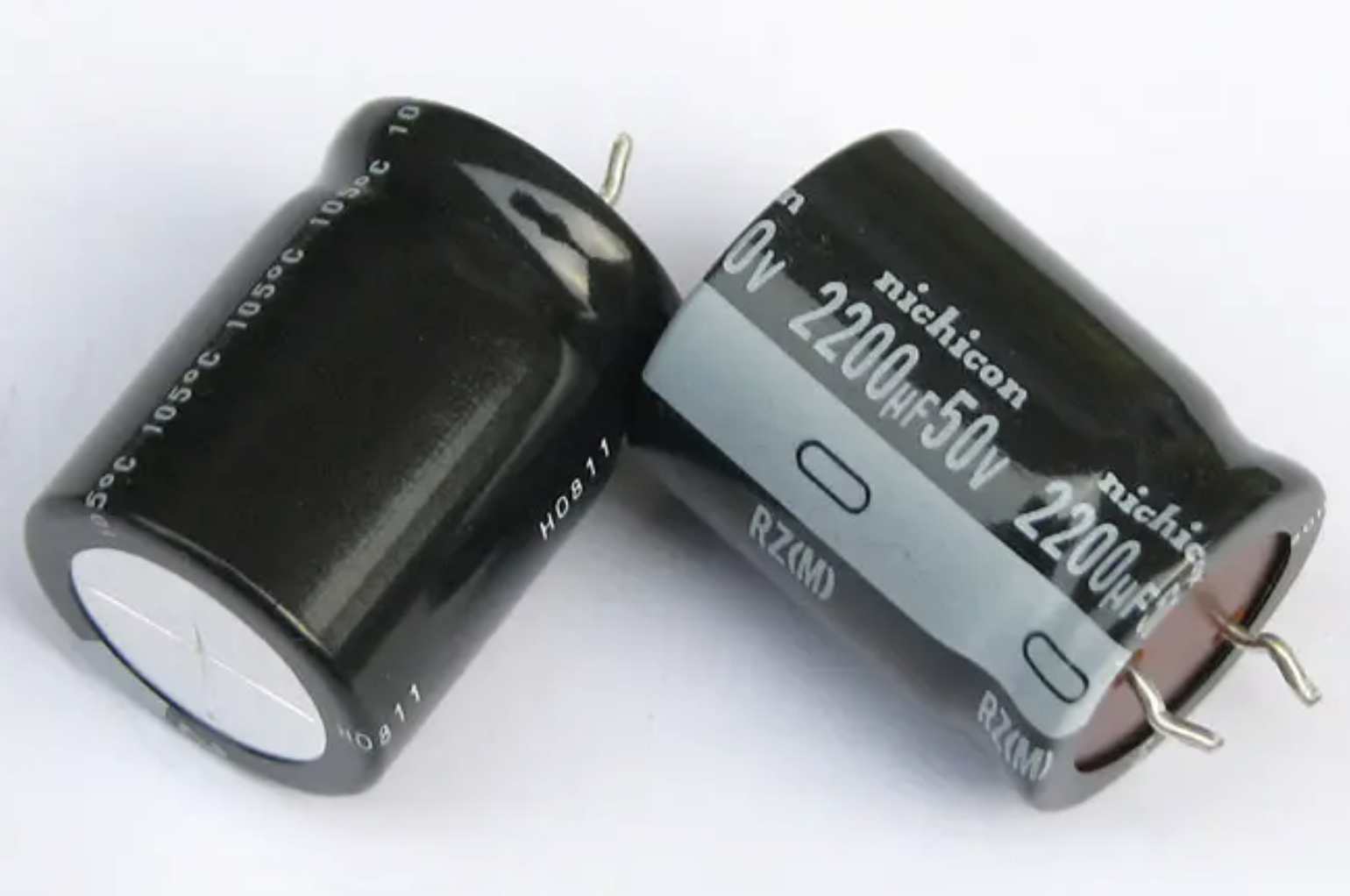

1.不同的适用电流电容滤波：适用于小电流，电流越小，滤波效果越好。电感滤波：适用于大电流，电流越大，滤波效果越好。2.不同的输出电压电容滤波：直接存储脉动电压，平滑输出电压。输出电压高，接近交流电压峰值。电感滤波：输出电流通过电流产生的电磁感应平滑，输出电压低，低于交流电压的有效值。3.不同的定义电容滤波：电容滤波是指安装在整流电路两端的储能装置，用于降低交流纹波系数，提高直流输出的效率和平稳性。

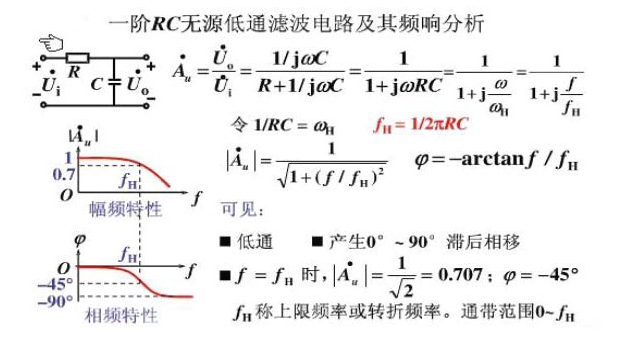

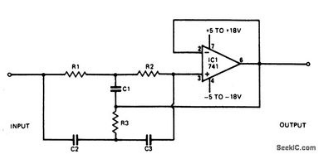

电阻的滤波作用一般是和电容组成RC滤波电路，可分为低通和高通电路

      在无线电通信、非电量及微弱信号检测、电视接收机、自动控制等电路中，所能接收到的信号通常都是很微弱的，且其中还混杂有无用或有害的信号，这对电路的正常工作将会造成影响。为了消除这种影响，就需要用滤波器，使有用信号频率能比较顺利地通过，而将无用及有害的信号滤掉，或让它们受到较大的衰减。用电感器和电容器所组成的滤波器属无源滤波器，具有成本低、电路简单的特点按工作频

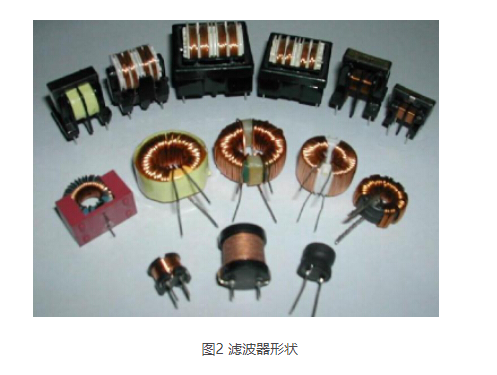

该滤波器由一个由电感器和电容器组成的低通滤波器电路组成，该电路允许有用信号的电流通过，并且对较高频率的干扰信号具有较大的衰减。由于有两种干扰信号：差模和共模，滤波器应该对这两种干扰都有衰减效果。有三个基本原则：（1） 利用电容器通过高频和隔离低频的特性，将带电线和零线的高频干扰电流引入地线（共模），或将带电线的高频干涉电流引入零线（差模）；（2） 通过使用电感线圈的阻抗特性，高频干扰电流被反射回干

电容器并联和串联对滤波器补偿器的影响电容器是电路中常见的电子元件之一，广泛应用于各种电子器件和电路中。滤波器补偿器中并联和串联电容器的选择直接影响滤波器补偿器的性能和有效性。本文将详细探讨电容器并联和串联在滤波补偿器中的作用。首先，我们需要了解滤波器补偿器的作用。滤波器补偿器常用于滤波电路中，其作用是对电路中的信号进行滤波和补偿，起到净化信号、提高电路性能的作用。电容器通常用于滤波器补偿器中以对信

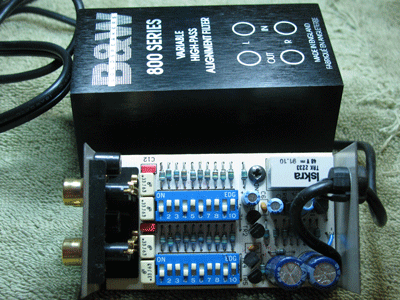

行业/应用领域高端音频使用的产品散装金属箔® VSH 电阻器案例研究说明升级 Bowers & Wilkins 800 系列可变高通对准滤波器挑战“以尽可能低的噪音获得最透明、无色的声音呈现”。备用滤波器电路使用 1% 金属膜电阻器（31 个）、1/8 瓦标准质量，无法提供其他几乎完美的扬声器系统所要求的声音。因此，尽管滤波器执行了其预期的二阶品质因数 = 2 任务，即根据约翰·鲍尔斯后期

     滤波电容器是安装在整流电路两端的储能装置，用于降低交流纹波系数，提高高效平滑的直流输出。滤波电容器具有极性，也称为电解电容器。电路中滤波电容器的符号通常用“C”表示。电容越大，滤波器性能越好。

引言 在现代电子设备设计中，元器件的性能直接影响系统的稳定性、效率和可靠性。低阻值金属条贴片电阻器（如LRC系列）与线艺（LINEART）滤波器作为关键组件，广泛应用于电源管理、信号处理及高频通信系统中。本文将从电气特性、封装结构、应用场景及可靠性等方面对二者进行深入对比分析。 一、电气性能对比 1. 电阻值与精度 LRC系列低阻值贴片电阻器：典型阻值范围为0.01Ω～1Ω，具有极高的精度（±0

背景概述 随着工业4.0进程加速，自动化控制系统对信号精度、抗干扰能力和系统稳定性提出了更高要求。在该背景下，低阻值贴片电阻（如LRC系列）与高性能滤波器（如线艺LINEART）成为核心元器件之一。本文探讨二者在工业控制系统中的协同工作机制及其实际价值。 一、系统架构中的角色分工 1. LRC系列：电流感知与反馈调节核心 在伺服电机驱动器、变频器及智能仪表中，LRC系列电阻被用作电流采样元件。其

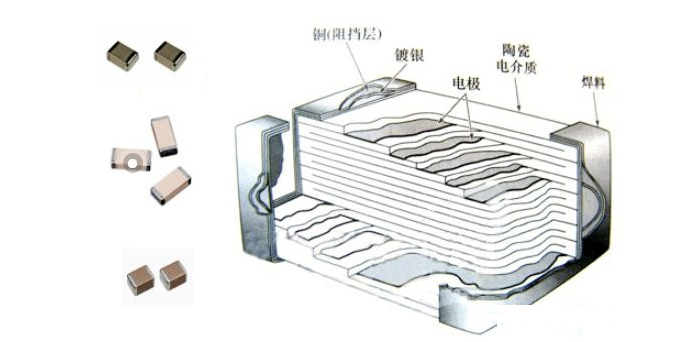

     电容器是两个彼此靠近又相互绝缘的导体。     滤波电容器是一种安装在整流电路两端的储能器件，用于降低交流纹波系数，提高直流输出的效率和平滑度。滤波电路需要能量存储电容器的大电容。因此，大多数滤波电路都使用电解电容器。电解电容器因其使用电解质作为电极（负极）而得名。

电容对地滤波，需要一个较小的电容并联对地，对高频信号提供了一个对地通路，电源滤波中电容对地脚要尽可能靠近地，理论上说电源滤波用电容越大越好，一般大电容滤低频波，小电容滤高频波，可靠的做法是将一大一小两个电容并联，一般要求相差两个数量级以上，以获得更大的滤波频段。#滤波电容的选取原则经过整流桥以后的是脉动直流，波动范围很大。后面一般用大小两个电容；大电容用来稳定输出，众所周知电容两端电压不能突变，因

电感线圈的使用可分为三种类型：扼流、滤波和振荡1、 扼流圈：用于低频电路中，以阻挡低频交流电；脉冲直流到纯直流电路；常用于整流电路输出端的两个滤波电容器中间，由扼流圈和电容器组成的π型滤波电路。在高频电路中：它是老式再生无线电中使用的高频扼流器，用于防止高频电流流向低频端；申请。2、 过滤：与上述理论相同；它还防止整流后的脉动直流电流流入纯直流电路，该电路由扼流圈（为了简化电路并降低成本，使用纯电

滤波电容器的常见故障分析滤波电容器的常见故障是击穿、漏电、开路和容量减小等等，今天就来对滤波电容器进行简单的故障分析。首先来说击穿和漏电。滤波电容被击穿短路可以引起低压保险丝烧断、整流管或半导体整流元件烧毁等故障。这其中如果是滤波器的输入电容击穿，影响会更大。滤波器的输出电容击穿时，由于有扼流圈或滤波电阻的存在，起着限流的作用，所以损坏整流管的危险性稍小，但过量的电流还是会使扼流圈或滤波电阻过热或

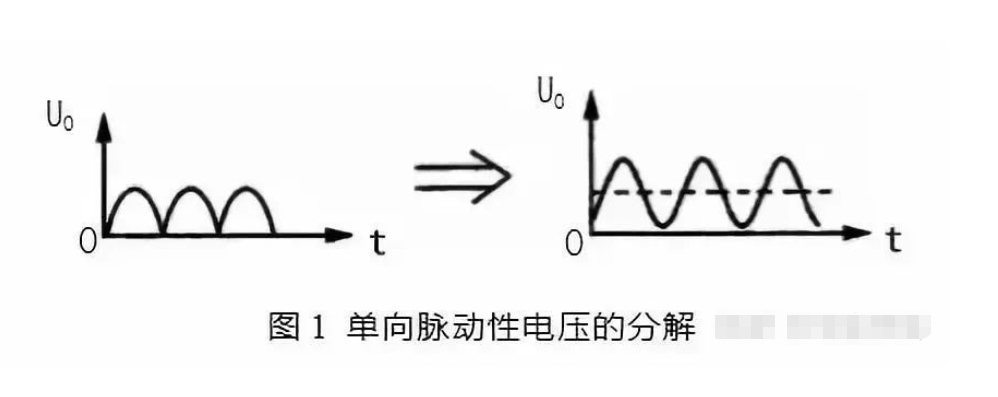

电容滤波的工作原理在整流电路输出的电压是单向脉动性电压，不能直接给电子电路使用。所以要对输出的电压进行滤波，消除电压中的交流成分，成为直流电后给电子电路使用。在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。本文对其各种形式的滤波电路进行分析。一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路;π 型 RC 滤波电路;π 型 LC 滤波电路;电子滤波器

二极管整流方式的分类与比较 根据电路结构的不同，二极管整流可分为半波整流、全波整流和桥式整流。每种方式在效率、输出波形和平滑程度方面各有特点，适用于不同场景。 1. 半波整流 使用单个二极管，只利用交流电的正半周，负半周被阻断。其输出为脉动直流，平均电压仅为输入交流电压的约0.318倍。虽然结构最简单，但效率低下，常用于低功耗场合。 2. 全波整流（中心抽头变压器） 通过带有中心抽头的变压器与

     抗谐波智能电力电容器是应用于0.4KV低压配电网的新一代无功补偿设备，具有高效、节能、过滤谐波、提高功率因数改善等特点，取代了传统的由智能无功补偿控制器、熔断器、开关开关等组成的无功补偿装置，滤波电抗器和功率电容器。抗谐波智能电力电容器是针对电网的高次谐波含量而设计的。常规智能电容器是在不能正常工作的情况下设计的，主要用于电流谐波含量低于40%的地方（如变频

电位器在电路中的主要作用有一下几个方面1、用作分压器     电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动，此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。2、用作变阻器     电位器用作变阻器时，应把它接成两端器件，这样在电位器的行程范围内，便可获得一个平滑连续变化的

1、用作分压器电位计是一个连续可调电阻器。当调节电位计的旋转手柄或滑动手柄时，移动触点在电阻器体上滑动。此时，可以在电位计的输出端获得与电位计的施加电压和可动臂的角度或行程有一定关系的输出电压。2、用作变阻器当电位计用作变阻器时，应将其连接到两端的装置中，以便在电位计的行程范围内实现电阻值的平稳连续变化。3、用作电流控制器当电位计用作电流控制器时，所选电流输出端子之一必须是滑动触点输出端子。

1.在高频信号下充当电感器或电容器。（与外部电路的特性有关）对于电感，它主要用于处理EMC问题。2.如果匹配电路的参数不确定，应将其替换为0欧姆。在理论调试过程中，应确认参数，然后更换具有详细值的部件。3.接线时，如果无法通过实际接线，还可以增加0欧姆的电阻（我认为应该直接插入，而不是表面安装）。4.当测量电路一部分的电流消耗时，可以移除0欧姆电阻并连接电流表以测量电流消耗。5.电路中没有任何功能
